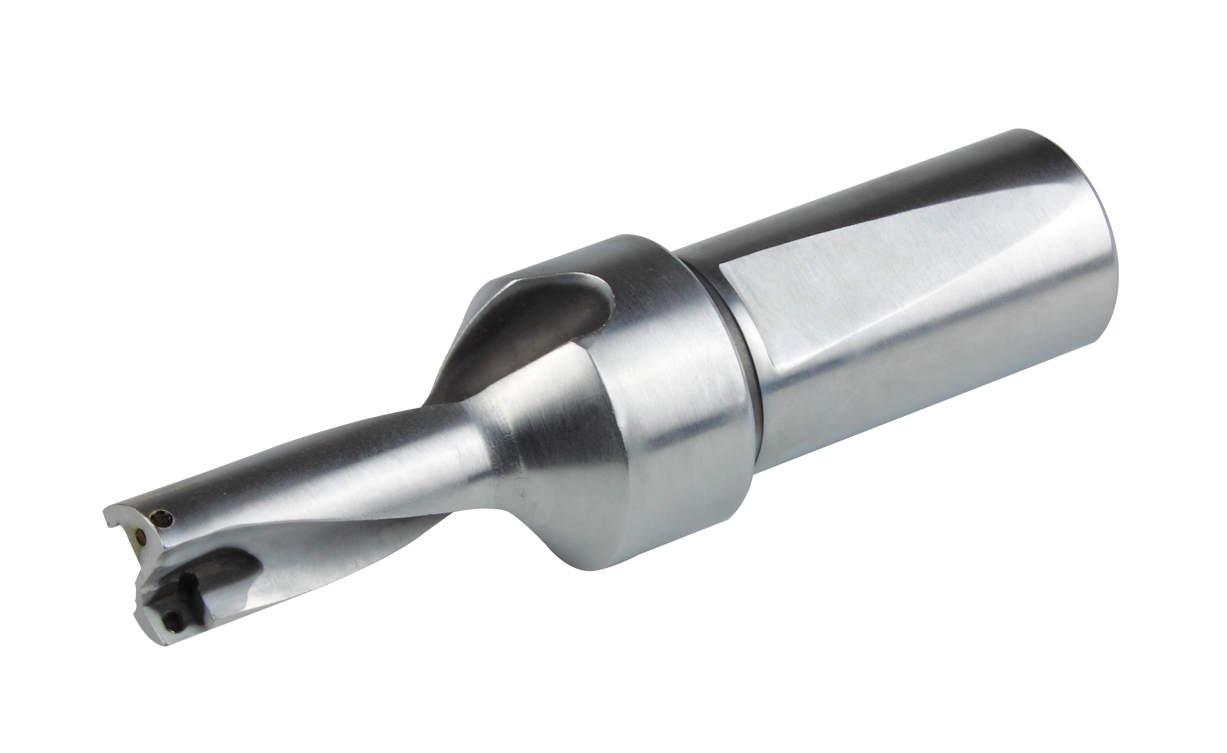

數控刀具產品展示圖

數控刀具刀桿的詳細信息

改進刀具的夾緊方式
模擬計算和破裂試驗研究表明，高速銑刀刀片的夾緊方法不允許采用通常的摩擦力夾緊，要用帶中心孔的刀片、螺釘夾緊方式，或用特殊設計的刀具結構以防止刀片甩飛。刀座、刀片的夾緊力方向與離心力方向一致，同時要控制好螺釘?shù)念A(yù)緊力，防止螺釘因過載而提前受損。對于小直徑的帶柄銑刀，可采用液壓夾頭或熱脹冷縮夾頭實現夾緊的高精度和高剛度。

提高刀具的動平衡性
提高刀具的動平衡性對提高高速銑刀的安全性有很大的幫助。因為刀具的不平衡量會對主軸系統產生一個附加的徑向載荷，其大小與轉速的平方成正比。
設旋轉體質量為m，質心與旋轉體中心的偏心量為e，則由不平衡量引起的慣性離心力F為：

F=emω2=U（n/9549）2
式中：U為刀具系統不平衡量（g·mm），e為刀具系統質心偏心量，m為刀具系統質量，n為刀具系統轉速（r/min），ω為刀具系統角速度（rad/s）。
由上式可見，提高刀具的動平衡性可顯著減小離心力，提高高速刀具的安全性。因此，按照標準草案要求，用于高速切削的銑刀必xu經過動平衡測試，并應達到ISO1940－1規定的G4.0平衡質量等級以上要求。
